配置說明

部件名稱

簡要說明

底盤

江鈴

發動機

柴油發動機，國六排放

駕駛室

單排座，可乘坐 2 人，駕駛室配置空調，方向助力

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

手動操作

工作平臺 mm

1380x780x1005

臂架形式

四節六邊型工作臂，同步伸縮

支腿

前 X 型，后 H 型、單獨可調

操作

上下遙控器、轉臺操作

控制系統

電液比例控制系統，實現無級調速、全連動工作。

調平系統

液壓自動調平

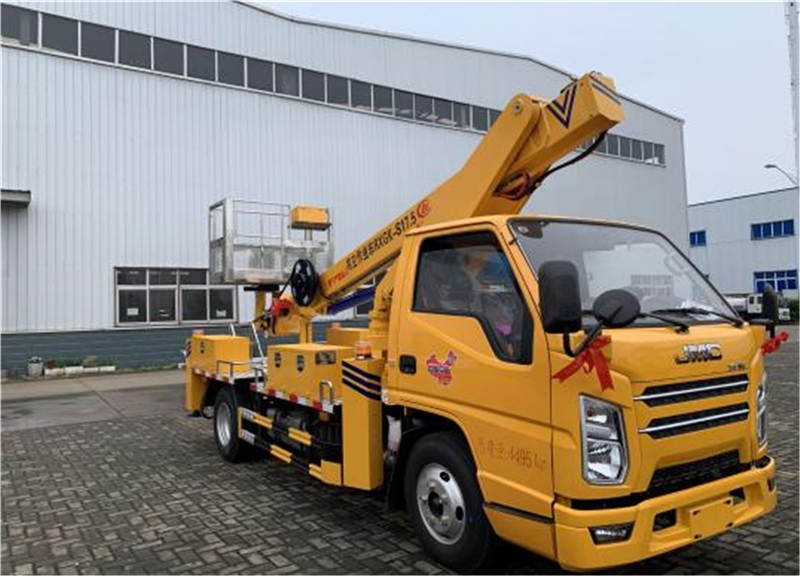

23 米高空作業車基本功能安全配置：作業車可以實現平臺載荷 200KG，最大作業

高度 23 米，最大作業幅度 13..5 米。

名稱

簡要說明

水平檢測功能

實時檢測整車是否水平

應急電動應急泵

當發動機及主泵發生故障時，可將工作人員送回到

地面

緊急停止裝置

用于緊急停止操作

夜間安全警示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試

儀

可檢測整車橫向縱向兩個方向傾斜狀態

工作斗

可實現左右開門，優化使用功能。主要性能特點

? X 型支腿，穩定性好，可同時或單獨操作，適應多種工況。

? 主要配套液壓、電器件：平衡閥、控制器等均為國內知名品牌，全比例

系統配轉臺座椅。

? 底盤采用江鈴國六底盤，配有空調，方向盤采用液壓助力。

下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，

確保安全。

? 平臺 360°回轉采用封閉式電動馬達（液壓），工作靈活方便，安全可靠。

? 電腦控制，自動限幅，安全性能卓越。遙控配顯示器，實時顯示整車作

業工況。

? 六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮

油缸內置，鏈條伸縮機構，突出穩定性。

? 整車電器采用 CAN 總線控制系統，線路整齊、簡易。整車有三處操作：

平臺操作，也可在地面用轉臺操作或無線操作，更方便觀察作業空間，

安全可靠，工作效率高。

備注：以上所列參數僅供用戶參考，本公司保留對車型產品改進的權利
